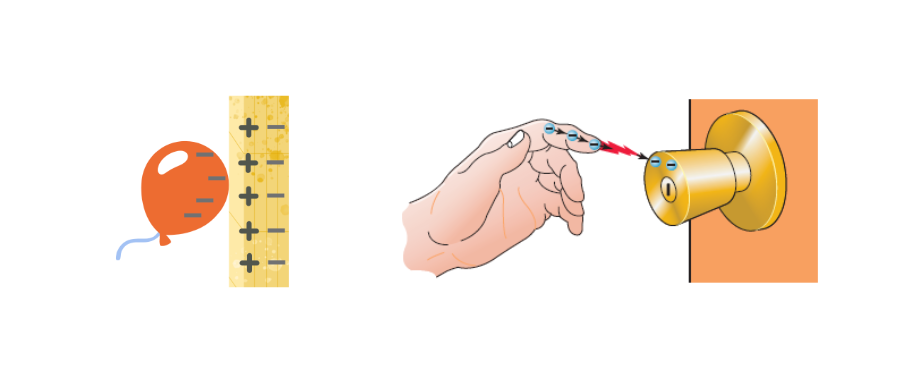

摩擦起電是用摩擦的方法使兩個不同物體產生帶電的現象。絕緣體摩擦的時候會產生較高的靜電電壓。相反，導體摩擦產生的離子很容易中和，難以聚集產生靜電。人體與化纖衣服摩擦，人體帶上正電荷，根據電荷尖端聚集規律，人體電荷向手指尖處聚集，靜態電壓幾千伏；人體與塑料、陶瓷、橡膠等物體摩擦，材料一般帶負電荷，靜電電壓可高達幾萬伏。KOAN晶振在封裝、傳遞、試驗、測試、運輸及存貯過程中，殼體與其它絕緣材料相互磨擦，可能會使殼體帶電，存貯電荷。

1. 靜電放電以及危害性

無論是正負靜電，當帶靜電物體接觸零電位物體（接地物體）或與其有電位差的物體時都會發生電荷轉移，出現放電現象。如果極高的靜電電壓通過半導體放電，PN結承擔大部分電壓，可能PN結被擊穿，電壓轉移到電路中所有電阻分擔，哪里的電阻大，電壓就在哪里集中，也會產生瞬間高電流，很容易破壞IC。

因此，靜電放電很容易使帶IC的晶體振蕩器受損不能正常工作，如果靜電電壓過高，晶體諧振器的電極、導電膠、晶片都有可能遭到破壞完全失效，也可能造成帶傷工作造成隱患。并且靜電損傷難以與其他原因造成的損傷加以區別，掩蓋了失效的真正原因。

2. 如何有效防靜電

常見防護手段：工藝控制，接地，增加濕度，使用防靜電器具。執行ESD20.20、IEC 61340、SJT 10694、MT 520等國際國內行業標準能夠有效防范靜電危害。

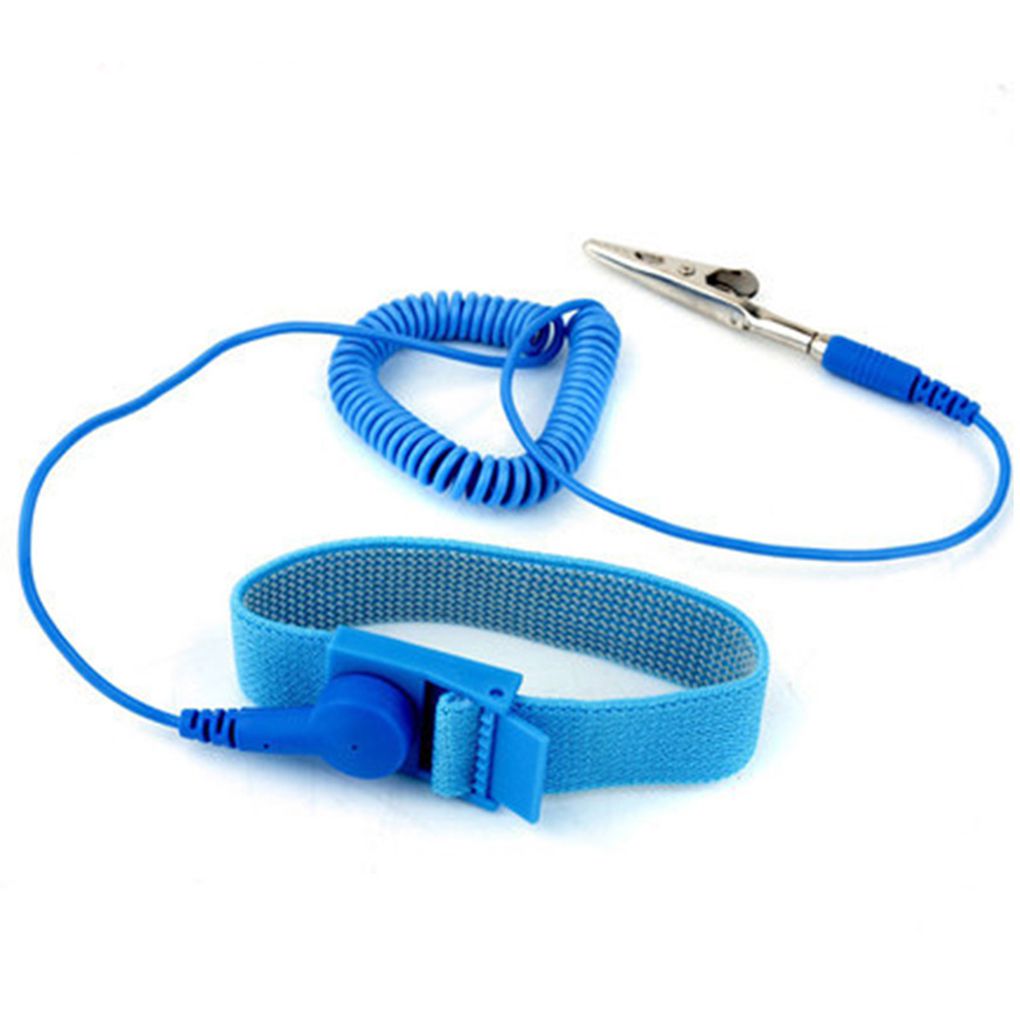

最有效的措施是讓手經常性直接觸摸放電器具放電，或者通過配帶防靜電有繩手腕帶隨時放電。

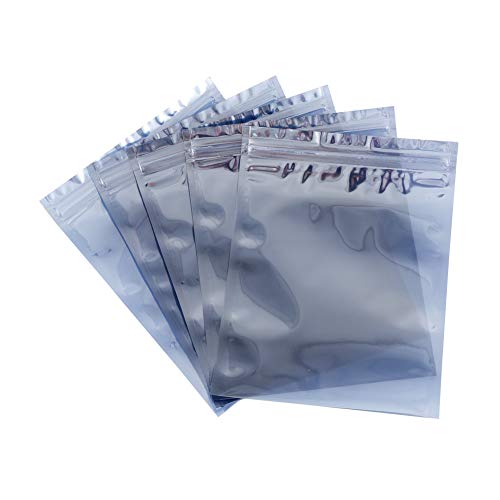

在儲存或運輸過程中使用防靜電包裝，與帶電物體或帶電靜電場中隔離出來，阻止靜電釋放損傷發生。

3. 靜電放電的三種模式

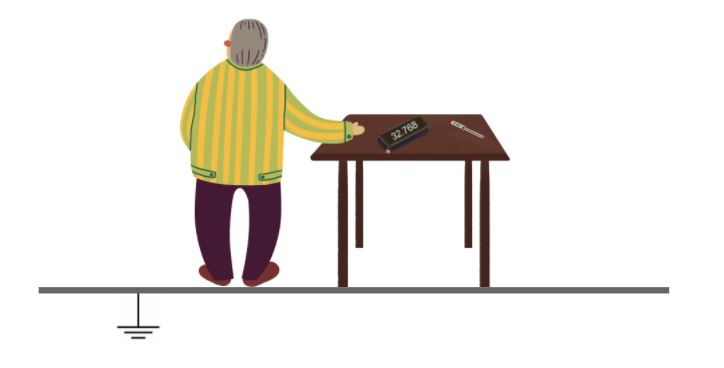

由于人體會與各種物體間發生接觸和磨擦易帶靜電，當與KOAN晶振接觸時，容易對晶振造成靜電損傷，大部分晶振靜電損傷是由人體靜電造成的。通過人體靜電放電模型測試，石英晶振靜電電壓耐受大于2000V。放電途徑：人體 → 晶振 → 地

晶振裝配、傳遞、試驗、測試、運輸和儲存的過程中由于殼體與其它材料磨擦，殼體會帶靜電，帶靜電的殼體接地時，將通過芯體和引出腿對地放電。放電途徑：晶振 → 地

機器因?yàn)槟Σ粱蚋袘?yīng)也會帶靜電，帶電機器通過晶振放電也會對晶振造成損傷，通過帶靜電機器的放電模型測試，工作中的晶振耐受靜電放電電壓大于200V。放電途徑：機器 → 晶振 → 地

4. 三種模式的對比

HBM隨機性強，而MM和CDM一般都在固定位置發生且容易反復出現，同時由于放電模式的特殊性，且防靜電電路設計具有一定局限性，通常器件本身防CDM放電的能力較弱，是特別需要關注的對象。最初晶振ESD損傷主要采用了HBM進行分析，隨著電子技術發展MM和CDM類型的靜電放電對器件的危害越來越受到重視。
