"一個晶振只有一個固定的頻率, 可以通過分頻或者倍頻擴展出不同的頻率'

1. 分頻 Divider: N分頻就是把頻率變?yōu)?/N。周期變?yōu)镹倍。

石英晶體加電后產生壓電反應，在固定頻率振動，產生出電壓按照固定周期變化的脈沖信號。高頻率信號通向分頻器frequency divider，轉換為低頻信號。

2. 倍頻 Multiplier: N倍頻就是把頻率變?yōu)镹倍。周期變?yōu)?/N倍。

在現代通信中，人們需要更高更穩定的輸出頻率。盡管LC振蕩器可以工作到較高的頻率，但是穩定度不高，而晶體振蕩器有較高的穩定度和準確度，只是基頻較低。在現代無線通信中，頻率合成技術(例如鎖相技術PLL)可以從低頻的晶體振蕩器中獲得高穩定的高頻信號。

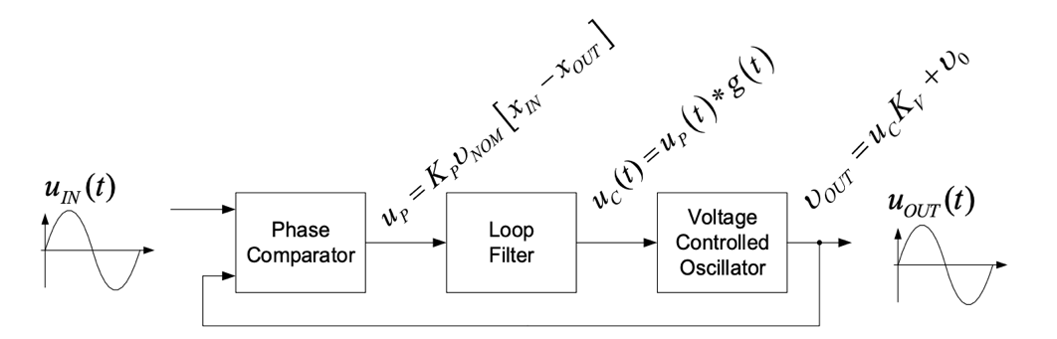

3. 鎖相環PLL電路

鎖相環電路是閉環的反饋控制系統。PLL由以下幾部分組成：

5. 如果同時需要50M和100M，系統時鐘選擇50M還是100M?

采用100MHz晶振。因為分頻的時鐘比倍頻的時鐘質量好，穩定性高。分頻的電路比較簡單。相比之下，倍頻電路比較復雜，需要相位比較器，回路濾波器，壓控振蕩器，分頻器等。
