實時時鐘(RTC: Real-Time Clock)是集成電路，通常稱為時鐘芯片。目前實時時鐘芯片大多采用精度較高的晶體振蕩器作為時鐘源。

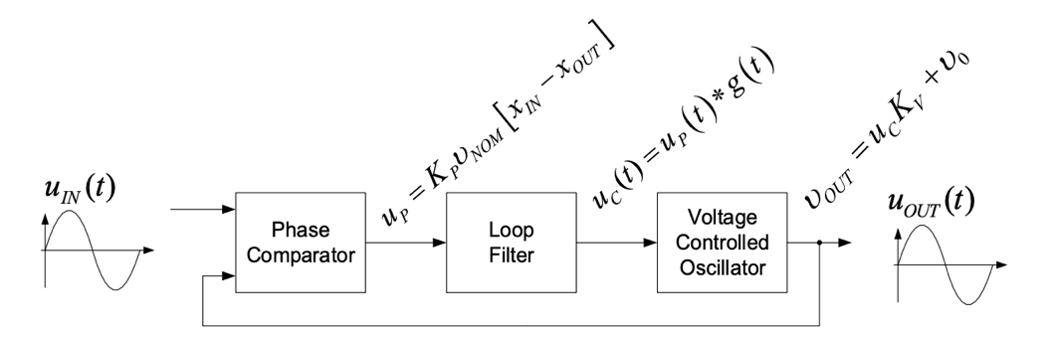

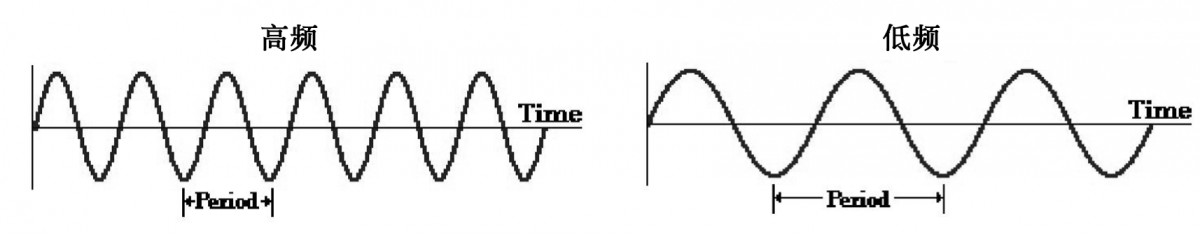

集成電路上的RTC通過計算振蕩器的周期來跟蹤時間。生活中，智能手機上的時鐘是使用外部信號來保持標準化時間。如果智能手機失去與外部信號的連接，RTC會計算振蕩器周期。實時時鐘是以輸入頻率做基礎，再依此作分頻、倍頻、PLL等等，產生出處理器與主板各部分所需的頻率。為了確保時鐘長期的準確性，晶振必須正常工作，不能夠受到干擾。RTC晶振分為：外部晶振，內置晶振。

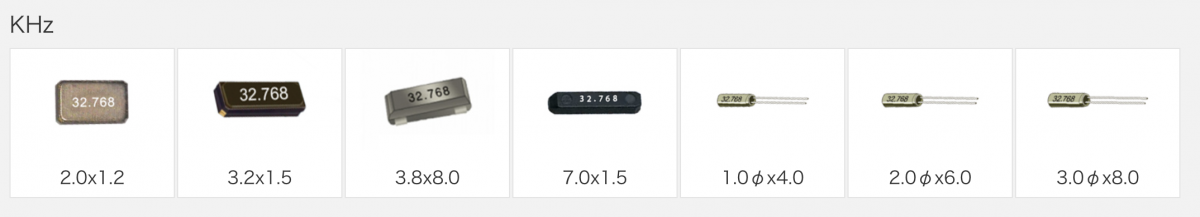

RTC時間是以振蕩頻率來計算的。它不是一個時間器，而是一個計數器。32.768kHz產生的振蕩信號可以通過分頻器進行15次分頻后可以得到1Hz的秒信號。RTC通過32.768kHz的晶振中獲取1Hz的時鐘信號來確定時間和日期。

32.768K=32768=2^15

音叉晶振的溫度特性曲線是負二次方程曲線。呈現出以理想室溫+25°C為中心的向下拋物線，溫度走低或走高都會使頻率穩定度變差。所以需要考慮使用環境溫度和精度。

頻率溫度穩定性:

• 音叉晶體 = -0.035ppm x (T-25)^2


• 貼片晶體 = -0.04ppm x (T-25)^2

>>>>時鐘誤差

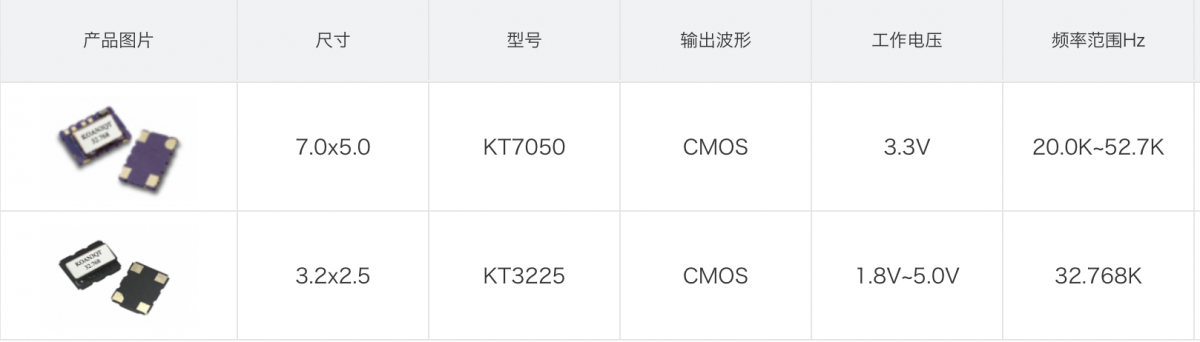

RTC的誤差來源于晶振的頻率誤差。石英晶體是一種物理材料。這意味著它容易受到老化和溫度變化的影響，從而影響整個RTC模塊的精度。在25℃的室溫下，調整頻差一般為±20ppm。一天快或慢1.7秒，每年誤差為10.34分鐘。溫補晶振 (TCXO; KT系列)利用壓電晶體的物理特性，通過溫度補償電路減少環境溫度對振蕩頻率的影響，從而提高頻率穩定性,有兩款32.768kHz頻率的規格可供選擇：KT3225, KT7050：
